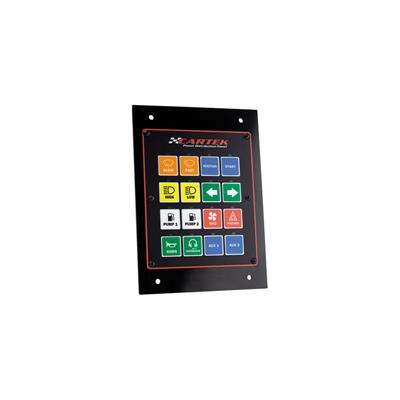

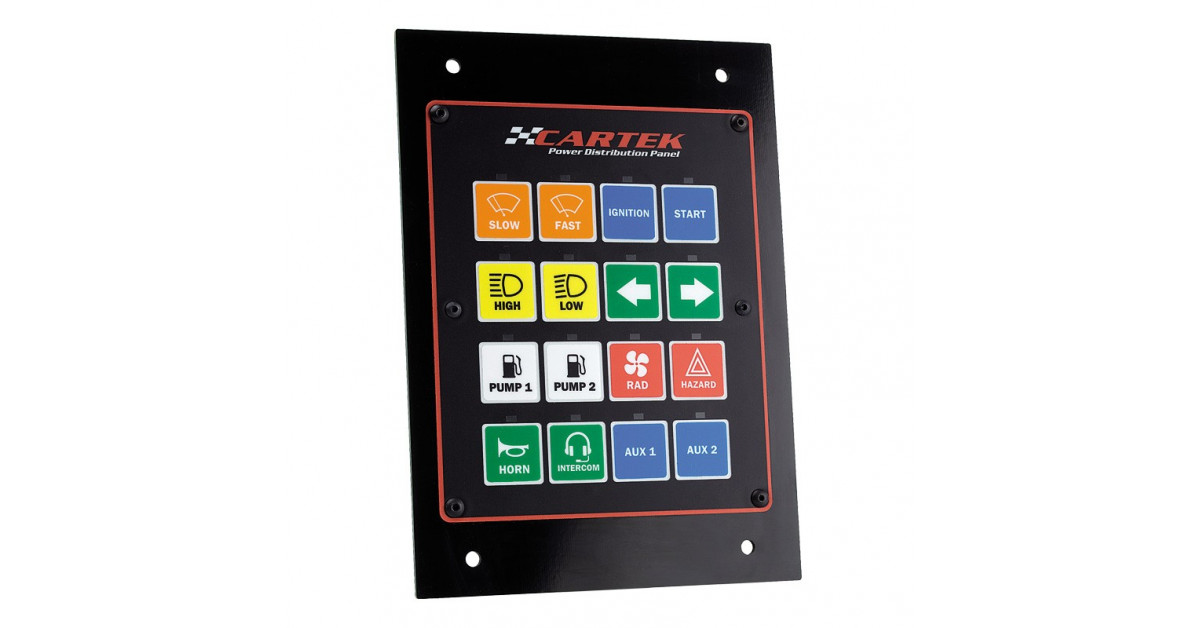

Panneau de Distribution Electrique CARTEK

Le nouveau panneau de distribution électrique Cartek est une solution complètement intégrée et entièrement électronique pour la distribution électrique dans les voitures de compétition. Conçus pour remplacer 16 fusibles, relais et interrupteurs ainsi que plusieurs fonctions de contrôle sélectionnables, ce dispositif simplifie grandement le branchement.

Fonctionnement:

Le panneau de distribution électrique est alimenté en courant 12V directement par la batterie et redistribue ce courant vers tous les systèmes électriques de la voiture. Les 16 sorties d'alimentation du panneau de distribution sont contrôlées via les boutons poussoirs à l'avant du panneau. Elles peuvent aussi être contrôlées par des interrupteurs externes et des signaux entrants. Ces sorties d'alimentation sont entièrement protégées grâce à 7 réglages de courant sélectionnables, ce qui élimine le recours aux fusibles ou aux disjoncteurs. La fonction de chaque canal est également sélectionnable parmi 8 options.

#Caractéristiques#

- 16 canaux configurables par l'utilisateur (aucun ordinateur requis)
- réglages de courant sélectionnables: 0; 5; 10 ou 15A. Combinaison de deux canaux pour 20; 25 ou 30A
- fonctions sélectionnables telles que:
  => action momentanée (ex: starter, pompe de lave-glace)
  => verrouillage (avec mémoire)
  => verrouillage (sans mémoire)
  => verrouillage avec minuteur (ex: écran qui chauffe)
  => clignotement (ex: clignotants)
  => commutation (ex: feux de croisement/feux de route)
  => action momentanée à 0V (utilisée comme interrupteur ordinaire pour les cartes de calculateurs moteur, ...)
- protection contre les surintensités et les courts-circuits (aucun fusible ou relai nécessaire)
- 2 entrées pour isolateur de batterie XR permettant à l'isolateur de batterie XR d'éteindre le panneau de distribution
- fourni de série avec un module de contrôle d'essuie-glace
- 16 entrées pour interrupteurs momentanés permettant à tous les canaux d'être contrôlés par des interrupteurs externes où le système de commande sans fil de Cartek
- 16 entrées pour calculateur moteur, ce dernier peut ainsi contrôler des canaux tels que les pompes de lave-glace et les ventilateurs
- 4 entrées dédiées aux fonctions: clignotement pour les feux, lavage pour les essuie-glaces, position essuie-glace

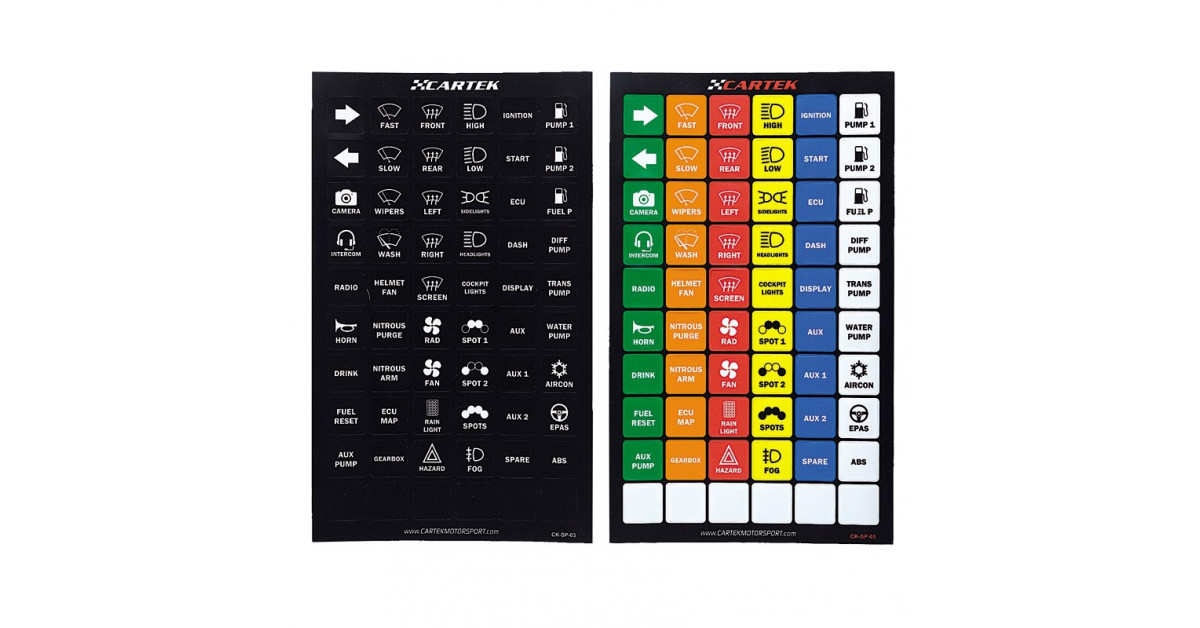

Le panneau de distribution Cartek est fourni avec deux séries d'étiquettes rétroéclairées: une série multicolore et une série noir et blanc.
