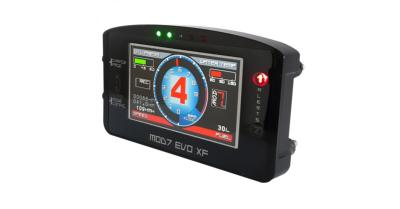

Ce tableau de bord MOD 7 EVO XF-DATA possède une configuration facile sans avoir besoin d'un ordinateur, tout se fait directement sur le dashboard.
Ses fonctionnalités principales sont:
- AFFICHAGE
Ecran d'accueil avec image MOD7 RACING
2 pages d'informations si vous n'utilisez pas le rapport engagé
3 pages d'informations si vous utilisez le rapport engagé par calculs
4 pages d'informations si vous utilisez le rapport engagé pour boite séquentielle
Bargraph sectionnel pour le régime moteur, avec zone rouge programmable
Régime à aiguille nouveau design
Pression d'huile et Température d'eau style vumètre (Bargraph horizontal)
Rapport engagé en très gros chiffre sur pages 3 et 4
Luminosité de l'écran réglable sur 3 niveaux pour un confort optimal
- REGIME MOTEUR
Affichage de 0 à 10000 tr/min
Page1 : format Bargraph sectionnel jusqu'à 9000 tr/min avec zone rouge programmable
Page2 : format Aiguille jusqu'à 10000 tr/mni
Format digital jusqu'à 10000 tr/min
Prise d'information en sortie du calculateur d'injection ou sur le primaire bobine
Mémoire du régime maxi et affichage une fois le moteur coupé
- RAPPORT ENGAGE
Pour boite séquentielle si activation de la 3ème fonction analogique
Pour boite classique, H et Crabots, fonctionnant sans capteur par calculs entre régime et vitesse
Auto-apprentissage des rapports en roulant
- SHIFT LIGHT
5 leds ultra-lumineuses : 2 vertes, 1 orange, 2 rouges
Allumage progressif (séquentiel), puis clignotement lorsqu'elles sont toutes allumées
Chaque led reçoit son propre régime d'allumage
- TEMPERATURE D'EAU
Lecture possible de la sonde d'origine de l'auto avec correction possible (ré-étalonnage)
Alerte 1 de température élevée programmable à led rouge
Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
Mémoire de la température maxi et affichage permanent en Page 1
Lecture possible d'une sonde MOD7 avec connecteur
- PRESSION D'HUILE
Nécessite un capteur VDO 10 bars (non fourni)
Alerte OIL programmable à led rouge pour pression faible de 0,5 à 2,0 bars
Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
Mémoire de la pression maxi et affichage permanent en Page 1
- 3ème FONCTION ANALOGIQUE à PROGRAMMER soit
- RAPPORT ENGAGE
Fonctionne pour boîte séquentielle à potentiomètre
Affichage sur toutes les pages dans 2 formats
Affiche R, N, 1, 2, 3, 4, 5 et 6
- JAUGE ESSENCE
Lecture de la jauge essence d'origine de l'auto
Affichage en page 2
Programmation par palier de 10 litres de 00 à 60 litres maxi
- PRESSION D'ESSENCE
Lecture d'un capteur VDO 10 bars (non fourni)
Affichage en page 1
Alerte pression faible AL2 à led orange programmable de 2,5 à 4,0 bars
- PRESSION DU TURBO
Lecture d'un capteur VDO 2 bars (non fourni)
Affichage en page 1
Alerte pression élevée AL2 à led orange programmable de 0,5 à 2,0 bars
- VITESSE
Affichage jusqu'à 300 km/h en page 2
Lecture du capteur magnétique 'ils' fourni avec son aimant
Réglage de la circonférence des roues motrices de 1m40 (10") à 2m30 (21")
Mémoire de la vitesse maxi et affichage une fois le moteur coupé
- DISTANCES
Distance totale parcourue jusqu'à 50000km
Trip journalier jusqu'à 999,9km avec remise à 0.0 manuelle
- ANALYSE DES DONNEES
Intégre l'option d'aquisition des données embarquées en standard
Acquisition des fonctions Régime, Vitesse, Rapport, Température d'eau, Pression d'huile
Acquisition toutes les 0,2ms (5 fois par seconde)
Durée d'enregistrement maxi : 2 heures
Lecture après enregistrement directement sur l'écran du dashboard
Arrêt / Reprise des enregistrements sans effacement
Ecran de visualisation divisé en 2 : Graphique et Valeurs numériques
Fixation par 4 silent blocs
Dimensions: 160x92x19mm
Poids total avec capteurs et faisceaux: environ 380g
